Зерновые пневматические сеялки «ДОНЭЙР»

Чтобы лучше разобраться в особенностях сеялок, предлагаем Вам познакомиться с ближайшими аналогами других производителей:

Зерновая сеялка Солитэйр 12 (Lemken)Зерновая сеялка Солитэйр 12 (Lemken) Зерновая сеялка Солитэйр 12 (Lemken) Зерновая сеялка Солитэйр 12 (Lemken)

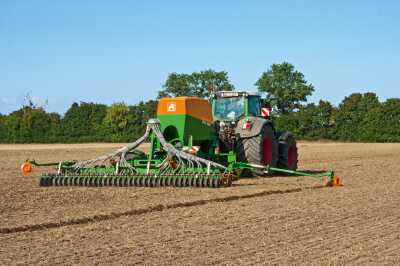

Высокопроизводительная сеялка Citan (AMAZONE)Высокопроизводительная сеялка Citan (AMAZONE)


Tarpan (Hatzenbichler)Tarpan, Hatzenbichler

Сеялка зерновая пневматическая полустерневая «ДОНЭЙР» и стерневая «ДОНЭЙР-МТ», а также модернизация посевных комплексов дисковыми копирующими сошниками

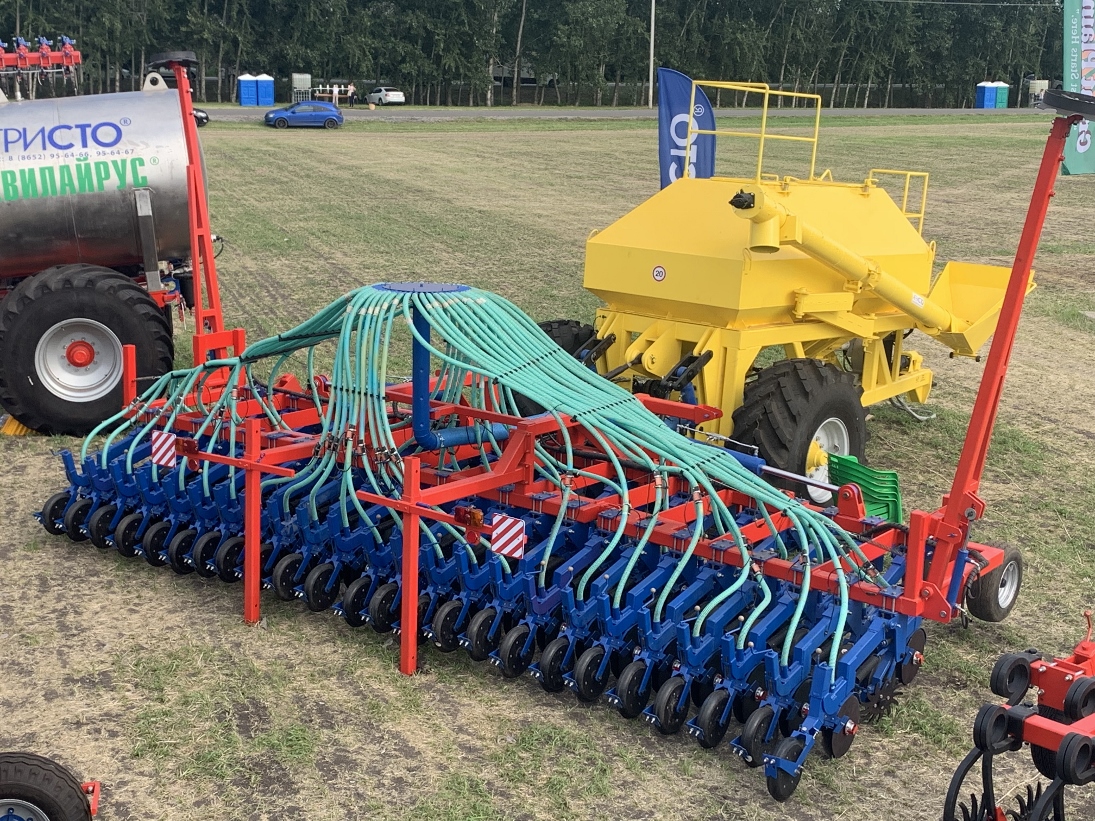

Сеялка зерновая пневматическая «ДОНЭЙР» Оборудована усовершенствованными копирующими дисковыми сошниками специальной конструкции.

Сеялки «ДОНЭЙР» выпускаются в разных модификациях – с расстоянием между сошниками 15см, отличающиеся шириной захвата, количеством сошников и объемом бункера.

Два типа рамы для рабочих органов: для ширины 5-8 метров они навесные, а для ширины 10-12 метров - прицепные.

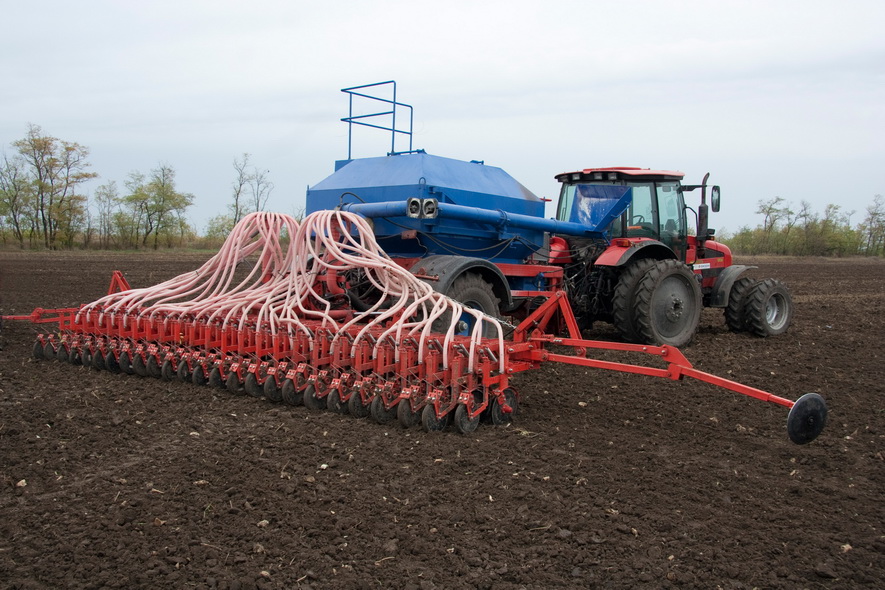

«ДОНЭЙР» 705/48-V6(15)Сеялка зерновая пневматическая «ДОНЭЙР»



Давление сошника 60-130кг достаточно для сева после одного дискования. У модификации "МТ" сошник имеет колторный диск или роторный очиститель рядка, что требует большей мощности трактора.

Бункер сеялки может агрегатироваться с пропашными сеялками и почвообрабатывающими орудиями для внесения минеральных удобрений в почву.



Второй вариант комплектации нашей сеялки - это стерневой анкерный копирующий сошник, который может применяться с роторным очистителем рядка (при посеве во влажную почву) или с которным разрезающим диском (при посеве в сухую почву).

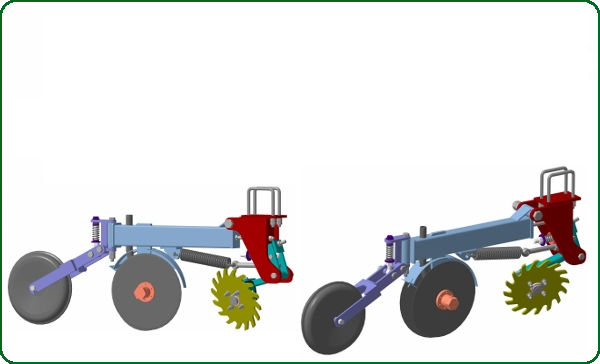

Двудисковый сошник с очистителем рядка

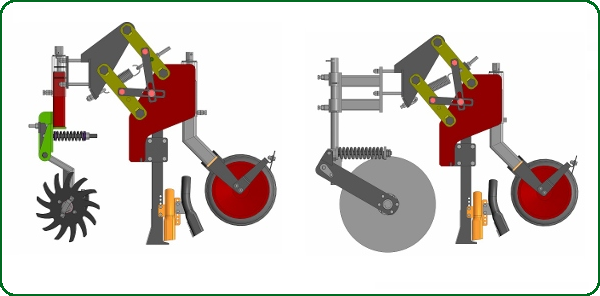

Cошник с очистителем рядка

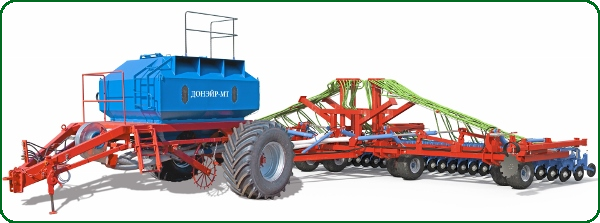

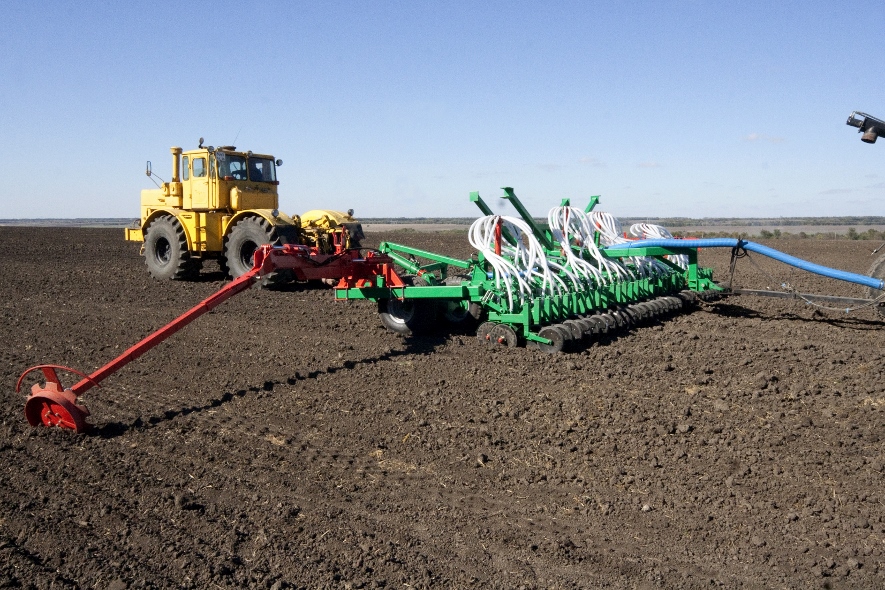

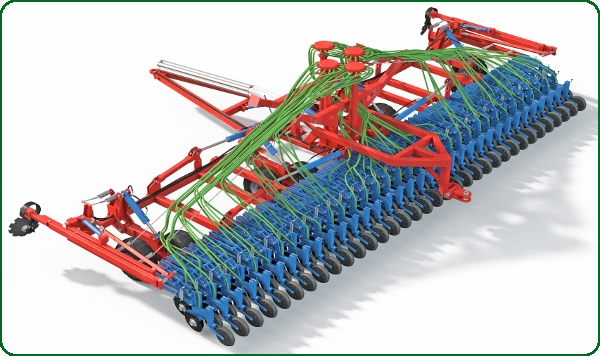

«ДОНЭЙР-МТ» 975/60-V8(15) шириной 10м (маркеры - опция)Сеялка зерновая пневматическая «ДОНЭЙР-МТ»



Модернизация посевных комплексов

Прицепные рабочие органы «ДОНЭЙР» с двудисковыми сошниками "МТ" могут быть применены для модернизации имеющихся посевных комплексов, как одноосных, так и двуосных. Для этого имеется две сцепки.

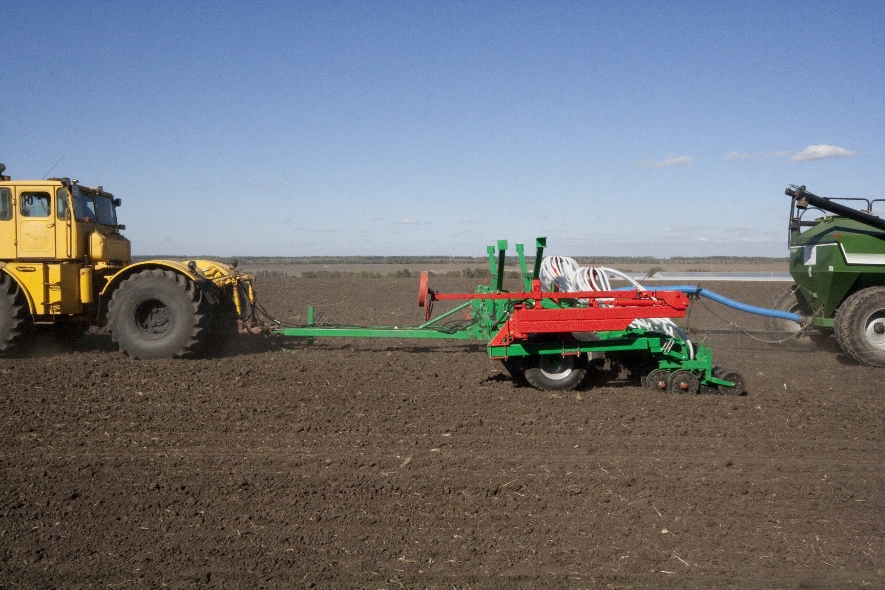

Прицепные рабочие органы сеялки «ДОНЭЙР-МТ» могут применяться с любыми бункерами других производителейСеялка зерновая пневматическая «ДОНЭЙР-МТ»

Текущие цены на сеялки «ДОНЭЙР»

Выдержка из прайса
СЗП 615/42–V6 (15)
2 590 000
СЗП 705/48–V6 (15)
2 900 000
СЗП 840/56-V6 (15)
2 648 000
СЗП 1050/68-V12 (15)МТ
4 160 000
СЗП 1200/80-V12 (15)МТ
4 970 000
Прицепные рабочие органы сеялки с двудисковыми сошниками МТ:
1050/68 (15)
2 986 000
1200/80 (15)
3 583 000
1440/96 (15)
3 980 000
Маркеры (пара)
287 000
Бункер ПВБ-8/2 двухосный
997 000
Бункер ПВБ-12/2 двухосный
1 486 000
Бункер ПВБ-12/1 одноосный
1 298 000
Приемы и элементы ВЛАГОСБЕРЕГАЮЩИХ технологий доступны на странице
«УМНЫЙ РАПС ВЕРА»









Посмотрите видео о работе РБЗ «ЗУБОВАТОР»





А вот видео работы классического орудия, предпосевного культиватора «АГРИЛЮКС» 10,2м



Пневматическая зерновая сеялка - технические особенности:

Опционально
на сеялку
устанавливаются:

Технические характеристики зерновых пневматических сеялок «ДОНЭЙР»

Модель
585/40- V6
615/42- V6
705/48- V6
840/56- V6
1050/68- V12
1200/80- V12
1400/96- V16
Ширина захвата, м
5,95
6,3
7,2
8,4
10,0
12,0
14,4
Объем бункера, м3
6,0
6,0
6,0
6,0
12,0
12,0
16,0
Количество сошников
40
42
48
56
66
80
96
Расстояние между сошниками, см
15
Рабочая скорость, км/ч
8-12
Давление сошника, кг
60-130
Вес, кг
4500
6000
7200
7300
7800
9300
11800
Требуемая мощность, л/с
120
140
160
180
220
250
300
Тип рабочих органов
навесные
прицепные

Зерновые сеялки «ДОНЭЙР»
– технические и эксплуатационные особенности
и преимущества

Бункер сеялки «ДОНЭЙР» может быть агрегатирован с культиватором, дисковой бороной или глубокорыхлителем для внесения в почву одного и двух видов удобрений или использован как составляющее посевных комплексов «ПРОГРЕСС» или «Нива СТАВРОПОЛЬЯ».

1. Пневмопривод подачи семян зерновой сеялки

По воздушному способу транспортирования семян от катушки к сошнику такие сеялки получили название пневматические. Для создания воздушного потока применяются центробежные вентиляторы с 2800-4500 оборотов в минуту.

Пневмопривод подачи семян зерновой сеялки

2. Закрытая гидросистема пневматической сеялки

Для привода вентилятора пневмосистемы сеялки «ДОНЭЙР» мы применяем аксиально-поршневой гидромотор с большим ресурсом эксплуатации. Это наиболее распространенный привод вентилятора от гидромотора – самый удобный и долговечный.
Гидромотор вентилятора сеялки «ДОНЭЙР» может питаться от гидросистемы трактора или от собственной (закрытой) гидросистемы сеялки.

Закрытая гидросистема питается от своего гидронасоса, который подключается к ВОМ трактора через кардан или навешиванием насоса прямо на ВОМ. В комплект поставки входит и кардан, и приспособление для установки гидронасоса на ВОМ трактора.
Возможна установка ДВС HONDA GX 670 (бензин) или двухцилиндрового дизельного.

3. Универсальность закрытой гидросистемы

Преимуществом закрытой гидросистемы является ее универсальность для разных тракторов и обособленность от гидросистемы трактора.

Это особенно важно, когда в конструкции трактора только одна гидросистема для трансмиссии и для навесных орудий или когда в гидросистеме тракторов применяются гидронасосы НШ, не позволяющие создать необходимое давление для раскрутки гидромотора вентилятора (например, НШ-100 трактора Т-150 раскручивает вентилятор сеялки «ДОНЭЙР» только до 2000-2100 об./мин. при требуемых 2800-3200 об./мин.).

Необходимо отметить, что качество масла для работы гидроцилиндров разнообразных сельскохозяйственных машин не сопоставимо с требованиями по качеству масла для аксиально-поршневого гидромотора привода вентилятора.

4. Надежная регулировка параметров вентилятора пневматической сеялки

В нашей закрытой гидросистеме для регулирования оборотов вентилятора и поддержания стабильных оборотов вентилятора применен итальянский регулятор пропорционального расхода масла с глицериновым манометром, для охлаждения масла – радиатор с вентилятором, а для очистки масла – масляный фильтр.

В комплект поставки входит запасной фильтроэлемент.

5. Надежная система охлаждения гидромотора

Емкость гидробака – 120 л, что в три раза превышает производительность гидронасоса.

Объема масла достаточно для естественного охлаждения масла, а радиатор служит для дополнительной защиты от перегрева в случае высокой температуры окружающего воздуха.

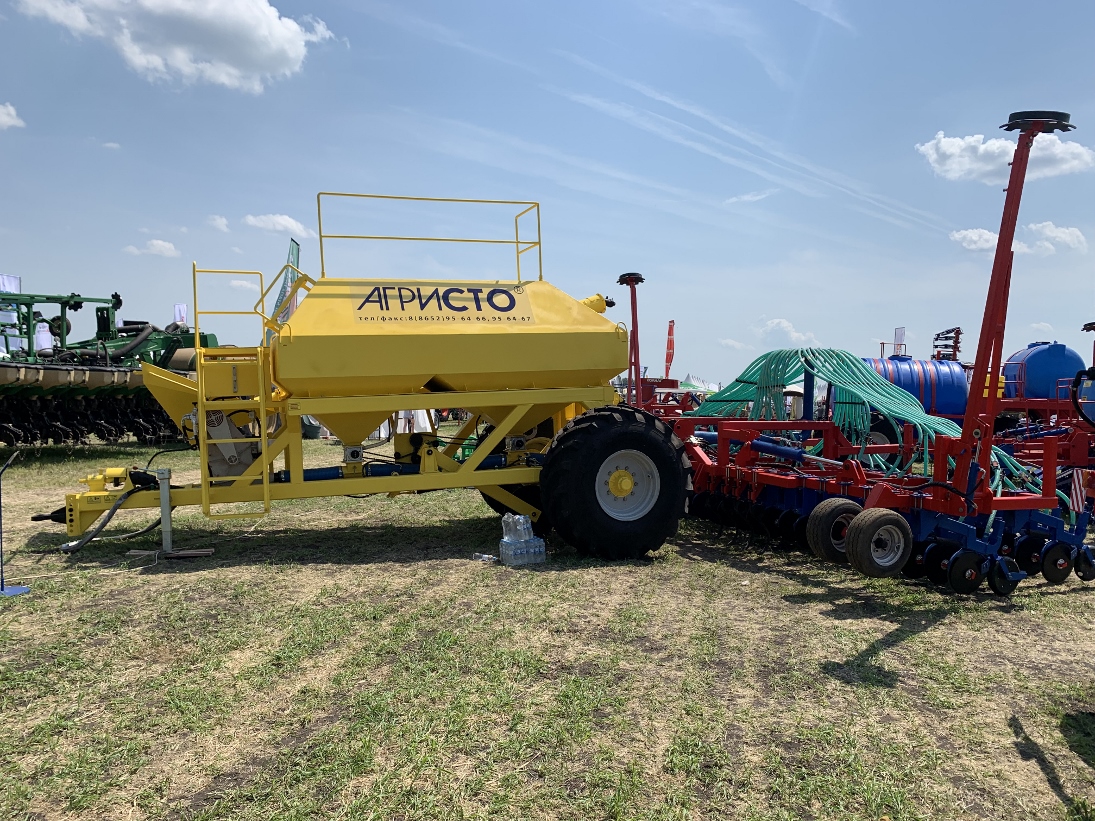

6. Универсальный бункер для семян и удобрений зерновой сеялки

Бункер двухсекционный, в зависимости от ширины захвата 6 или 12 куб. метров, разделен в соотношении 40/60, в горловине бункера установлена сетка с ячейкой 20х20.

В бункере применяется две катушки – одна для семян, другая для удобрений.

Все катушки однотипные и взаимозаменяемые (в комплект поставки входит две запасные катушки).

7. Высококачественные высевающие катушки дозаторы сеялки

Это дозаторы по типу немецких зерновых сеялок HORSCH.

8. Особенности инжекторного типа высевающей катушки

Путем создания в воздуховоде заужения (метод инжектора) перед высевающей катушкой создается разряжение, с помощью которого семена «высасываются» из катушки. Поэтому в таких сеялках на семенном бункере почти всегда применяют не жесткие люки, а мягкие тенты только для защиты семян от осадков.

В пневматических сеялках, в которых используется другой тип катушек, для выталкивания семян из бункера используют метод создания в бункере избыточного давления путем ввода в бункер дополнительного воздуховода от вентилятора пневмосистемы. Бункер таких сеялок должен быть герметичным.

9. Удобная регулировка нормы высева сеялки

Регулировка нормы высева семян осуществляется безступенчатым вариатором.

Для опорожнения бункера от оставшихся семян или удобрений в катушке есть специальный лючок, а в нижней части бункера дополнительные закрывающие отверстия.

10. Загрузка и выгрузка семян без сторонних загрузчиков сеялок

Для удобства выгрузки семян и удобрений конструкция бункера (высота рамы и ход шарниров шнекового транспортера) позволяет развернуть загрузчик на 180° и завести приемочный лоток под бункер для осуществления его выгрузки.

Складная лестница с поручнями создают дополнительные удобства при загрузке и обслуживании сеялки.

11. Надежная конструкция рамы зерновой сеялки

РАМА жесткая и надежная, изготовлена из двойной трубы 160х120х8 и дополнительно усилена поперечинами и подрамником.

Для повышения антикоррозионных свойств используется качественная краска после пескоструйной обработки.

12. Широкая универсальность применения навесных орудий

Для подъема-опускания рабочих органов сеялки применена типовая задняя навеска.

Это дает возможность агрегатировать с бункером сеялки другие орудия, как нашего предприятия – дисковая борона «ДИСКОЛАЙТ», пружинная борона БК-9 и БК-12, полевой культиватор «АГРИТОП», посевной комплекс «ПРОГРЕСС», так и других производителей сельскохозяйственной техники.

В стандартную комплектацию бункеров входят колеса 23,1/26 диаметром 1600 мм (от Т-150).

Для бункеров объемом 12 куб. метров, которые планируется использовать с сеялками шириной более 10-12 метров или на полях с рыхлой почвой, рекомендуем использовать колеса увеличенного размера, например, 30,5R32 (К701).

13. Дисковый сошник сеялки

Сошник сеялки «ДОНЭЙР» – это основной орган, определяющий надежность и совершенство сеялки в целом. При изучении разнообразных сошников мы остановились на довольно сложном варианте двухдискового копирующего сошника с опережением одного диска другим.

Во-первых, опережение одного диска на 2,5 см перед другим позволяет сошнику лучше разрезать растительные остатки, не забиваться и самоочищаться. Расстояние между сошниками 15 см (или 17,5 см). А расстояние между первым и вторым рядом в 100 см позволяет лучшему прохождению растительных остатков.

Во-вторых, подвеска сошника со смазываемыми осями, с ходом 15 см позволяет отлично копировать неровности почвы.

В-третьих, применение износостойких дисков – 373 мм фирмы OFAS (Италия) и надежных двухрядных необслуживаемых подшипников FKL (Словения) позволили получить превосходный результат надежности этого ответственного узла. А специальные наружные и внутренние чистики дисков создают дополнительные удобства на тяжелых глинистых и черноземных почвах, склонных к налипанию.

В-четвертых, атмосферное опорно-прикатывающее колесо имеет точную винтовую регулировку с метрической шкалой для регулировки заглубления от 2 до 8 см, а также чистик от налипания почвы, и обеспечивает точный контроль глубины заделки семян и лучший контакт земли с семенами, способствуя этим быстрому и равномерному прорастанию.

В-пятых, разнообразная регулировка усилия заглубления производится одной пружиной с давлением сошника 60-130 кг, что позволяет точно учитывать состояние почвы, скорость сева и глубину заделки семян.

14. Электронная система контроля высева зерновой сеялки

Электронная система контроля – это программируемый бортовой компьютер, который показывает и контролирует обороты вентилятора и высевающих катушек, скорость движения сеялки, обработанную площадь и самое главное – забивание сошников, для чего на каждый семяпровод устанавливается датчик емкостного типа из нержавеющей стали. В случае отклонения от норм высева или забивания сошника, его номер выводится на табло, подается звуковой сигнал и выводится соответствующая надпись (например, «увеличить скорость движения», «низкие обороты вентилятора» или «Нет высева в семенниках … 1234» и т.д.).

15. Удобство транспортировки пневматической сеялки

Перевозку сеялки может произвести автомобиль КАМАЗ – «сельхозник» с прицепом, это позволяют делать габариты бункера сеялки и ее небольшая простая разборка.

В кузов автомобиля грузится бункер, а в прицеп – ось с колесами и рабочие органы. В инструкции по эксплуатации сеялки есть сборочные чертежи с описанием процесса сборки, с помощью которых Покупатель может дособрать сеялку своими силами.

Надеемся, что предложенное описание сеялки «ДОНЭЙР» будет полезным для сравнения с другими сеялками и поможет в подборе наилучшего для Вас варианта. А если возникли вопросы, будем рады на них ответить по телефону или показать ниши замечательные сеялки на заводе.

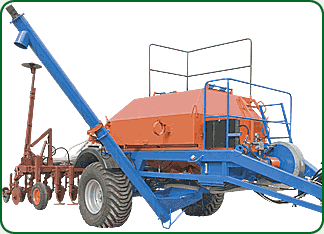

Шнек в режиме выгрузки
Следорыхлитель

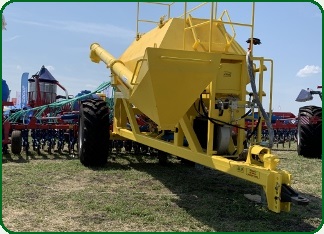

Шнек в режиме загрузки
Усиленный двухдисковый сошник
Гидромотор вентилятора
Высевающая катушка дозатор
Дисковый сошник
Распределитель семян
Шнек в режиме выгрузки бункера
Следорыхлитель
Шнек в режиме загрузки бункера
Шнековый загрузчик позволяет произвести выгрузку остатков зерна или удобрений из бункера, не прибегая к дополнительной технике или ручному труду.

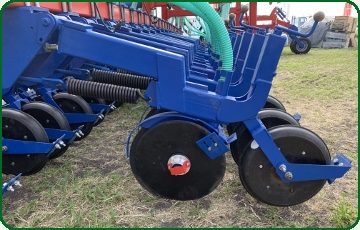

Усиленный двудисковый сошник
диаметром 373 мм давлением до 60-130 кг со смещением дисков, с прикатывающим колесом диаметром 330 мм. На ступице надежный двухрядный подшипник FKL с герметичной защитой.
Гидромотор вентилятора
с регулятором оборотов
Высевная катушка (дозатор)
Двухдисковые сошники с прикатывающими колесами (вид сзади)
Распределитель семян с датчиками забивания семяпроводов
бортового компьютера
Компактный ПК «АГРИФЕСТ-Гибрид» ПРК-500/34-V6(15)
Компактный ПК «АГРИФЕСТ-Гибрид»
ПРК-500/34-V6(15)
Привод гидронасоса
Привод гидронасоса гидросистемы
сеялки (бункера) через кардан

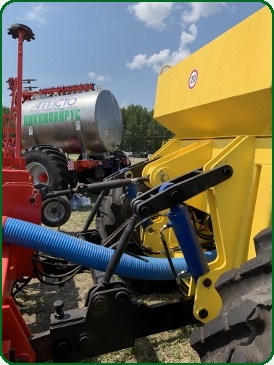

Стандартная задняя навеска
Усиленная навеска бункера
Бортовой компьютер "АХМ-контроль"
Бортовой компьютер «АХМ-Контроль»
ПВБ-6 с пружинной бороной
Пневматический высевающий бункер ПВБ-6, агрегатированный с пружинной бороной
ПВБ-4 с сеялкой
Вариант агрегирования бункера зерновой сеялки с пропашной сеялкой для внесения удобрений при севе

   Новый тип стерневого двудискового сошника с роторным очистителем рядка.
Такой роторный очиститель не разрезает растительные остатки как колторный диск, а раздвигает их, очищая узкую полосу 3 см перед сошником.
Роторный очиститель имеет регулируемый угол атаки 20 и 30 гр, а также заглубление и давление.

Анкерный копирующий сошник с поиском влаги
Анкерный копирующий сошник с поиском влаги
Анкерный копирующий сошник австралийского типа с поиском влаги для посева в сухую почву а так же в переувлажненную почву
(для перехода на страницу анкерного сошника нажмите на картинку)
чертеж ступицы
  1. Крышка
  2. Гайка
  3. Кольцо стопорное
  4. Подшипник шариковый двухрядный
  5. Корпус ступицы
  6. Втулка
  7. Ось
  8. Крышка
  9. Уплотнение (сальник)
  10. Диск
  11. Шайба

Чертеж
Ступица необслуживаемая с двухрядным шариковым подшипником и сальниковым уплотнением
