Широко применяются роторные (ротационные) бороны с гибкими цепными валами в Австралии, США и Канаде безусловными лидерами в почвозащитных энергосберегающих и влагосберегающих технологиях растениеводства. Обработка почвы вращающимися зубьями на гибком валу особенно ценна для влагосбережения, так как позволяет растительные остатки и сорняки поднимать к поверхности почвы и создать тем самым слой мульчи, при этом разрушая почвенные капилляры, снижая потери влаги.
Роторно-зубовая тяжелая борона (РЗБ) «ЗУБОВАТОР» - инновационное орудие по вертикальной обработки почвы, не забивается липкой почвой и мокрыми растительными остатками.
Можно применять, например, для ранней весенней обработки переувлажненной почвы с большим количеством растительных остатков, в том числе после глубокорыхлителей и плоскорезов, а так же для Ноу - тилл и работы на парах.
Особо надо отметить, что применение орудий по вертикальной обработке почвы (типа тяжелых игольчатых борон «ИГЛОВАТОР» или роторно-зубовых борон «Зубоватор» или турбодисковых культиваторов «Экспресс») является необходимым условием для успешного применения сеялок прямого сева (стерневыми сеялками). Понятно, что после применения орудий по вертикальной обработке почвы получается уже не классический прямой сев в необработанную почву.
Но вертикальная обработка почвы позволяет снизить потери влаги и уменьшить применение дорогих гербицидов сплошного действия (глифосатов), при этом рыхля почву, сохраняя ее структуру и оставляя растительные остатки сверху и этим значительно повышая эффективность применения стерневых сеялок (сеялок прямого сева) и технологию No – Till.

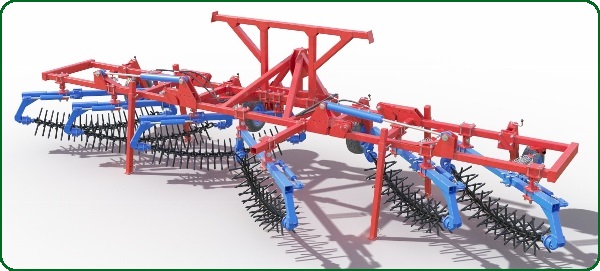

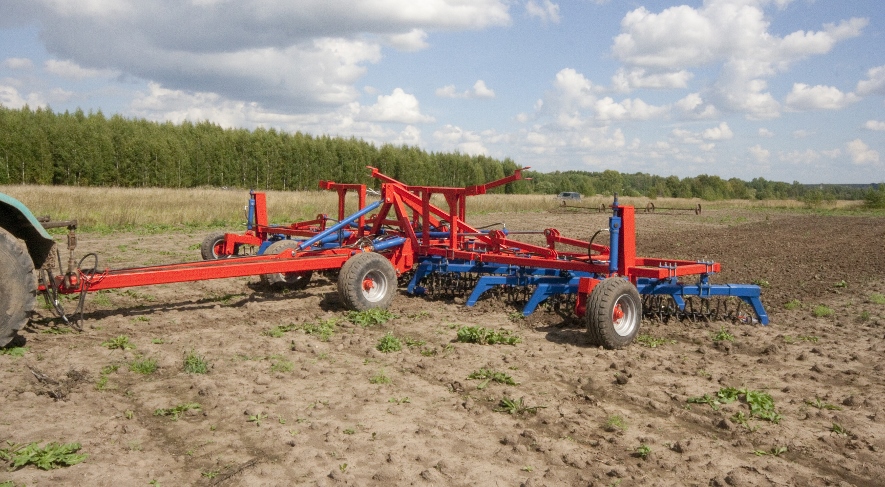

Тяжелая роторно – зубовая (ротационная) борона «ЗУБОВАТОР» РЗБ-7.5 Н/С

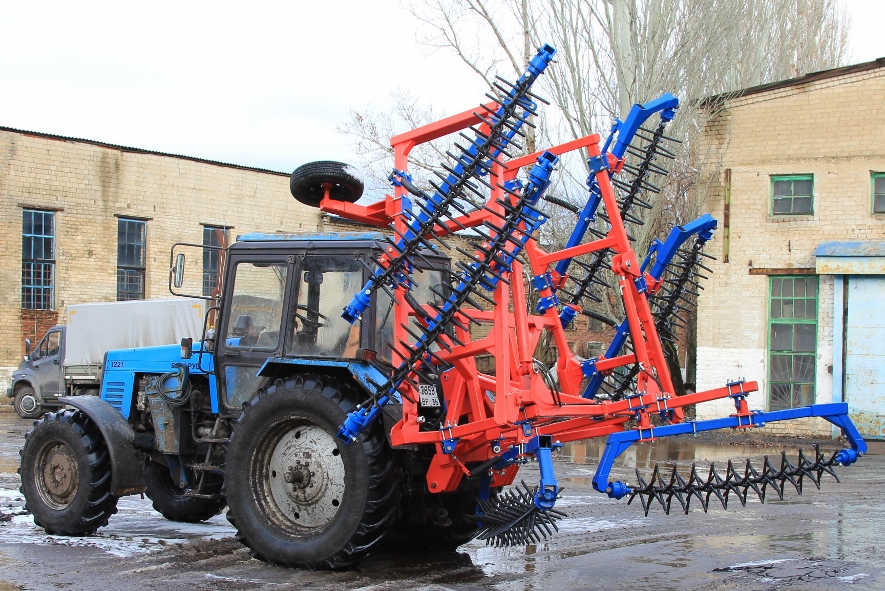

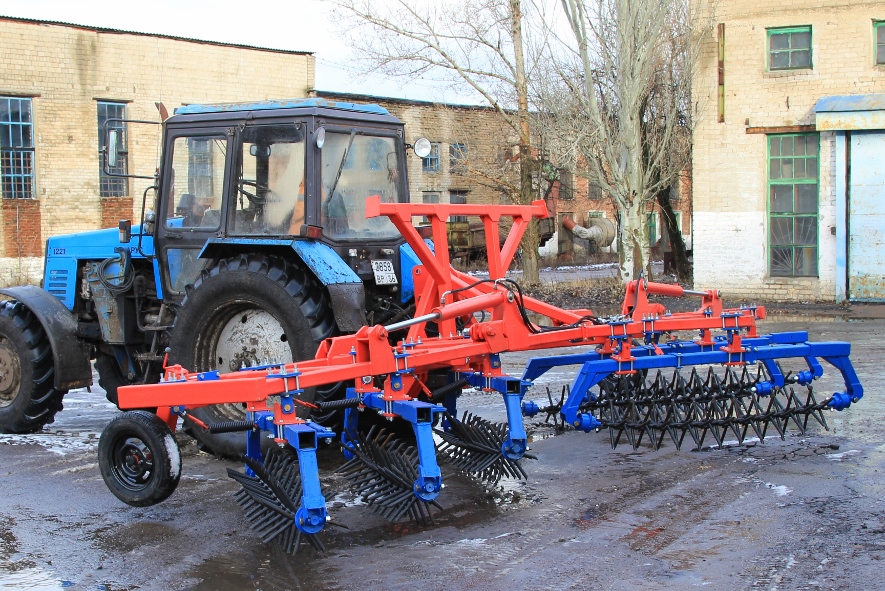

Специально под трактор МТЗ-82 разработана облегченная модель Зубоватора шириной 6м с рамой из профильной трубы 80х80х6. А для ранневесенних работ по переувлажненной почве можно установить дополнительную пару опорных колес (опция).
Чтобы снизить затраты крестьян на технику и повысить конкурентоспособность, мы разработали варианты расширения РЗБ «Зубоватор» путем установки на раму других рабочих органов и получения новых орудий с другими характеристиками, например:
Выдержка из прайса |
|
РЗБ-3Н |
159 000 |
РЗБ-4,5Н |
236 000 |
РЗБ-6Н/Ж |
368 000 |
РЗБ-6Н/С |
397 000 |
РЗБ-7,5Н/С |
496 000 |
РЗБ-10,5П |
1 218 000 |
РЗБ-15П |
1 371 000 |
РЗБ-21П |
1 879 000 |
РЗБ-24П |
2 160 000 |
Модуль РЗБ (L=2,2м, шириной захвата 1,5м при 40˚) |
78 000 |
"С" - складная рама "Н" - навесная "П" - прицепная |
|

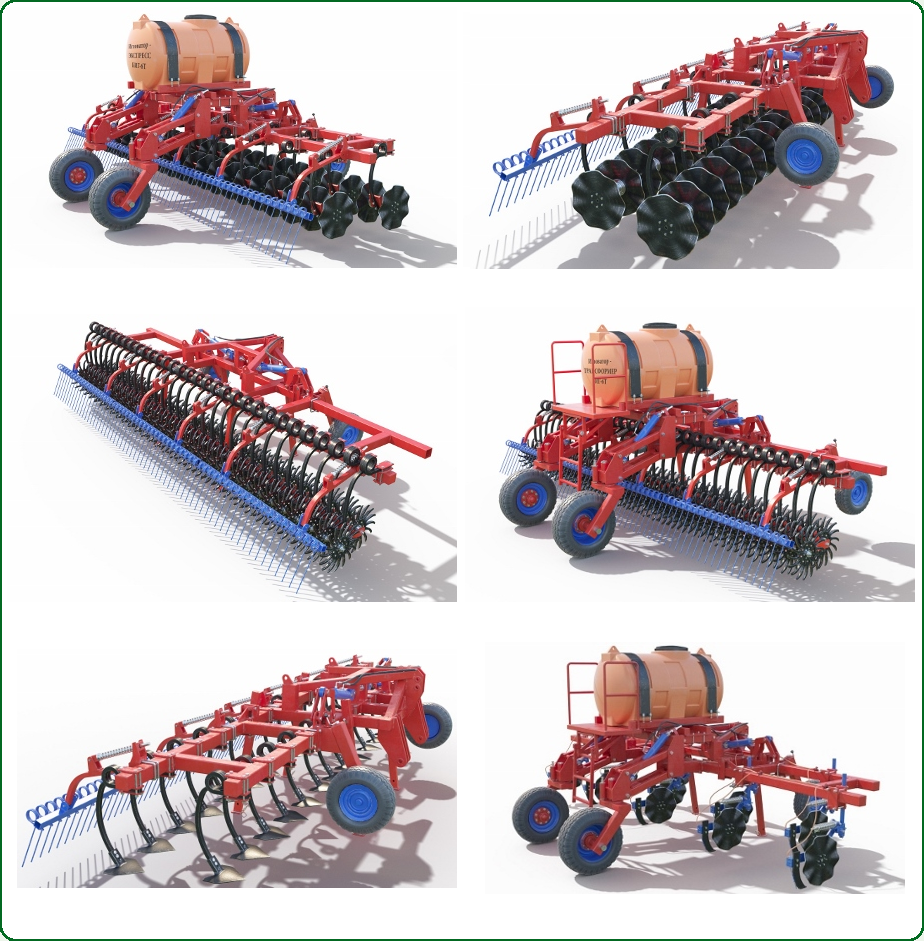

Универсальность 8 в 1 достигается установкой рабочих органов:
|

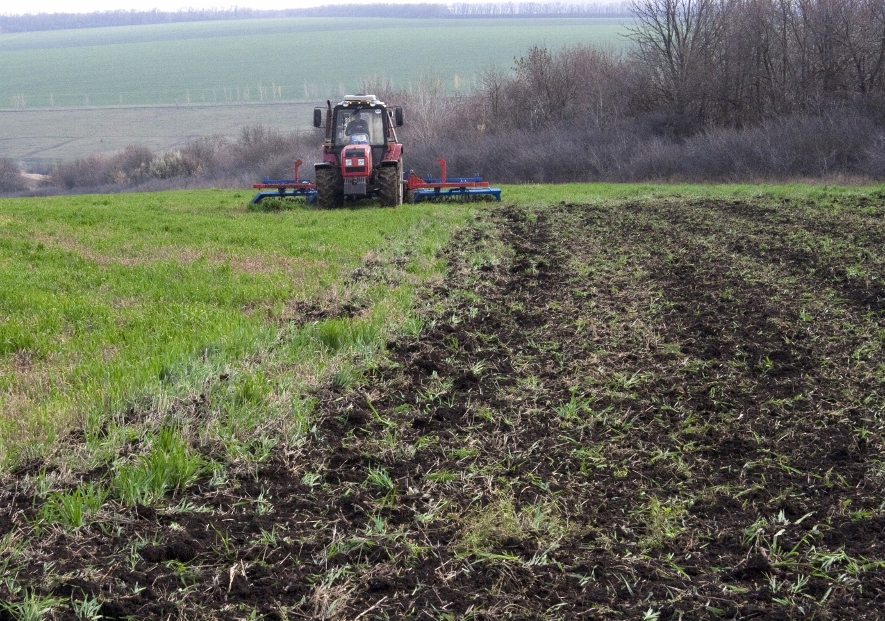

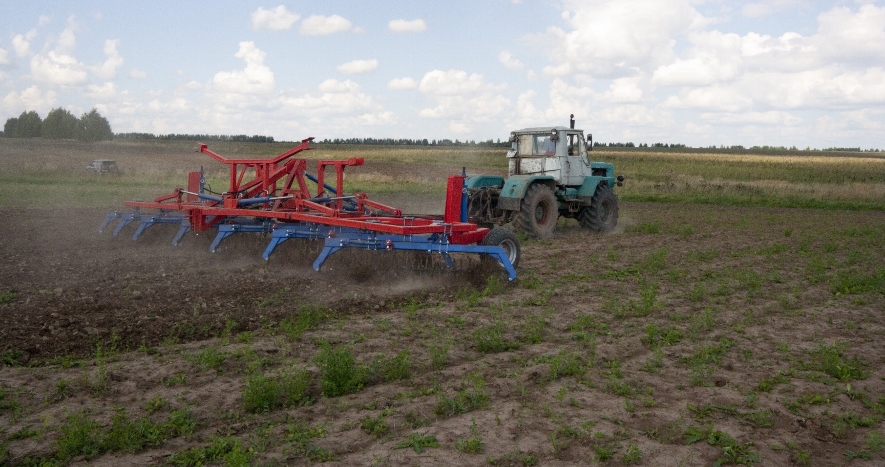

Зубоватор РЗБ-7,5 – съемку производил клиент с Самарской области:
Модель | РЗБ - 6Н |
РЗБ - 7,5 Обл |
РЗБ - 10,5П |
РЗБ - 15П |
РЗБ - 21П |
РЗБ - 24П |
Рабочая ширина (при угле атаки 45˚), м | 6 |
7,5 |
10,5 |
15 |
21 |
24 |
Угол атаки модулей, градус | 40 |
40 |
40 |
40 |
40 |
40 |
Количество модулей | 4 |
7 |
6 |
10 |
14 |
16 |
Тип | навесная складная |
навесная складная |
прицепная складная |
прицепная складная |
прицепная складная |
прицепная складная |
Зубья а) размер, мм б) количество всего, шт |
22 360 |
22 450 |
22 630 |
22 880 |
22 1240 |
22 1410 |
Вес, кг | 1 350*/1 750 |
3200 |
3 900 |
5 800 |
8 800 |
9 600 |
Рабочая скорость, км/ч | 10-20 |
10-20 |
10-20 |
10-20 |
10-20 |
10-20 |
Требуемая мощность, л/с: а) паровая обработка б) основная стерневая обработка |
80-100 100-140 |
80-100 120-150 |
120-150 150-180 |
200-250 250-300 |
380-450 450-520 |
450-500 550-600 |
* При не складной раме и облегченной конструкции для МТЗ-82
Рабочим органом роторно-зубовой (ротационной) бороны «ЗУБОВАТОР» являются зубья ø22мм, закрепленные крестом на каждом звене гибкого вала из цепи толщиной 22мм, диаметр зубового вала 450мм. Такая батарея из колючей гибкой цепи с мощными подшипниковыми узлами и механизм натяжения, устанавливается с углом атаки 40˚ по направлению движения.
При движении зубья – колючки вращаются на гибком цепном валу и производят тянуще-вращательное воздействие на почву (одновременно как зубовая борона и как ротационная борона – мотыга или фреза). А за счет регулируемой силы прижима к почве, степень воздействия на почву можно изменять в зависимости от конкретных задач (как для обработки стерни перед прямым севом, так и для ухода за парами и предпосевной подготовки почвы).
Существенная особенность нашей бороны – гибкий вал и большой угол атаки не дают бороне забиваться ни липкой почвой, ни влажными растительными остатками. Это делает ротационную зубовую борону «ЗУБОВАТОР» универсальным высокопроизводительным орудием для любых технологий и любых условий применения.
Роторно-зубовая борона «ЗУБОВАТОР» - это комбинация (условная) зубовой бороны и ротационной бороны – мотыги. По степени воздействия на почву, в том числе необработанную, наша борона «ЗУБОВАТОР» многократно превышает и зубовую борону и ротационную (игольчатую) мотыгу. Ее возможности по степени воздействия на почву хорошо видны при сравнении количества зубьев на метре ширины. На типовой зубовой бороне БЗТ-1 зубьев всего 20 шт., а на модуле РЗБ при угле атаки 45˚ шириной 1 метр – 60 шт., т.е. количество зубьев на РЗБ больше в 3 раза! А дополнительное воздействие вращением гибкого вала с углом атаки 40˚ превосходит воздействие на почву навесной ротационной мотыги.
Главная агрономическая особенность применения роторно – зубовой бороны – вычесывание (выдергивание) корневидных и корнеотпрысковых сорняков и других растительных остатков и выброс их на поверхность почвы. Роторно – зубовая (ротационная) борона может с успехом применяться даже для основной вертикальной обработки почвы для сохранения мульчи при прямом севе. И по нашему мнению подобная вертикальная обработка должна быть обязательным агротехническим приемом при прямом севе или консервирующей обработки почвы. Так как такая вертикальная обработка позволяет рыхлить почву на глубину сева и оставлять сверху растительные остатки, что очень благотворно сказывается на обогащение почвы кислородом воздуха с активизацией процесса гумификации растительных остатков и сохранению почвенной влаги.
Это особенно важно в тех случаях, когда между уборкой и посевом проходит 1,5-2,0 месяца и эти поля требуют специального ухода. Ведь надо прекратить потерю влаги, оставить растительные остатки сверху почвы и бороться с сорняками на убранных полях. И вот с этими задачами прямого сева будет прекрасно справляться роторно – зубовая борона «ЗУБОВАТОР», так как она может не заделывать растительные остатки в почву, а размещает их на поверхности почвы. Тем самым укрывая почву от солнечных лучей, разрушая капилляры и сохраняя этим влагу.

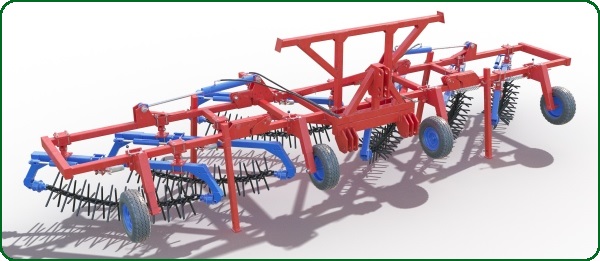

На основе модулей РЗБ с применением типовой рамы пропашных культиваторов КРН-5,6 и КРН-8,4 получаем недорогое высокопроизводительное инновационное орудие – навесную роторно – зубовую борону «ЗУБОВАТОР» для сплошной обработки почвы под трактора типа МТЗ-82, МТЗ-1221, МТЗ-1523 и Т-150 с шириной захвата бороны 6 и 9 метров.

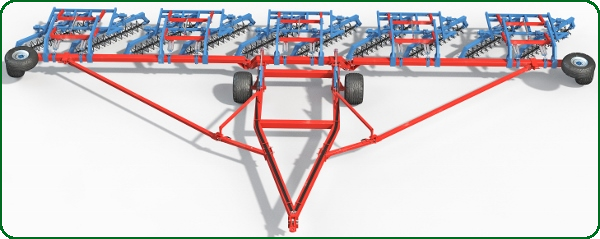

Прицепная зубово-роторная борона «ЗУБОВАТОР» РЗБ-16П, вид спереди

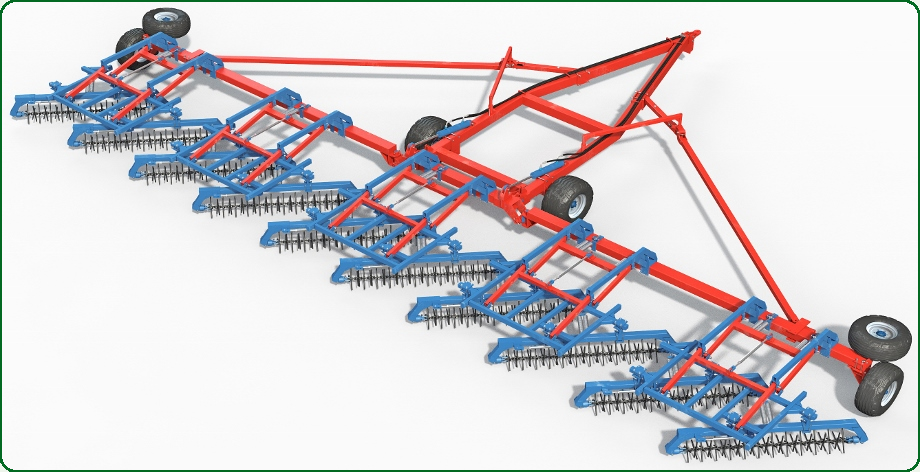

Для более мощных тракторов и для большей производительности есть прицепной вариант роторно – зубовой бороны «ЗУБОВАТОР» шириной захвата 15-24 метров. За основу взята рама тяжелой пружинной бороны «АгриСтар». Существенная особенность такой рамы – копирующие секции, что особенно важно при ширине 21 или 24 м. Взаимозаменяемость зубово – роторных модулей и пружинных борон позволяет на одной раме иметь два разных орудия. Сменные рабочие органы каждой секции шириной 3 м крепятся на четырех осях. Поэтому их замену произвести очень просто.
Другим направлением использования роторно-зубовых (ротационных) борон является установка роторно – зубовых модулей на типовые почвообрабатывающие орудия – дисковые бороны, культиваторы, плуги и т.п. для дополнительной комбинированной обработки почвы. Применение модулей РЗБ по степени воздействия на почву значительно превосходит зубовые бороны за счет большего количества зубьев на метр ширины и их вращения, а также за счет гибкого вала и большого угла атаки 45˚. Модули РЗБ не забиваются ни липкой почвой, ни мокрыми растительными остатками. И это обеспечивает модулям РЗБ «ЗУБОВАТОР» непревзойденные свойства по выравниванию и измельчению почвы, высокую производительность и низкие затраты ГСМ.
По нашему мнению, зубово – роторные бороны сочетают в себе культиватор с пружинными стойками с долотьями для сплошной обработки почвы, зубовую борону, почвофрезу и ротационную мотыгу.
Главной особенностью работы вращающихся зубьев РЗБ является то, что сорняки вычесываются (выдергиваются) из почвы и складываются сверху.
